气体灭火系统组件及控制方式！

气体灭火系统是传统的四大固定式灭火系统(水、气体、泡沫、干粉)之一，应用广泛，气体灭火系统根据结构不同分为无管网(分为柜式预制和悬挂式预制)和有官网(单元独立系统和组合分配系统)，本文将详细阐述气体灭火系统的工作流程。

根据气体灭火系统的特点设置合理的系统启动方式，是提高系统启动可靠性的关键。管网式气体灭火系统应具有自动控制、手动控制和机械应急操作的启动方式。预制式气体灭火系统应具有自动控制和手动控制的启动方式。规定了气体灭火系统的基本启动功能要求，以确保系统在火灾时能够及时启动、喷放灭火剂。

2.1.2 全淹没灭火系统 total flooding extinguishing system

在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭火系统。

2.1.3 管网灭火系统 piping extinguishing system

按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。

2.1.4 预制灭火系统 pre-engineered systems

按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。

2.1.5 组合分配系统 combined distribution systems

用一套气体灭火剂储存装置通过管网的选择分配，保护两个或两个以上防护区的灭火系统。

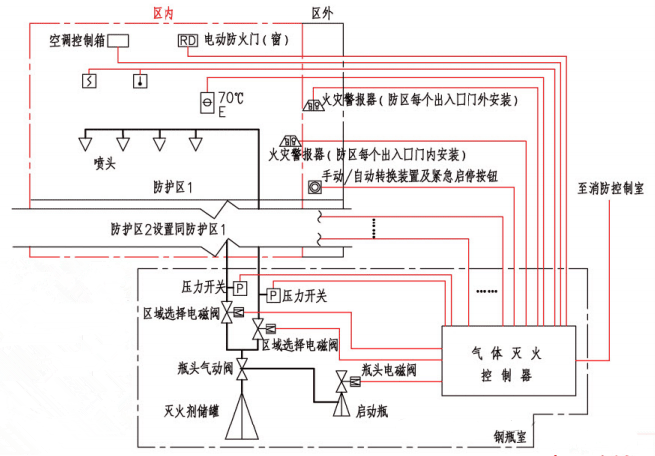

4.4 气体灭火系统、泡沫灭火系统的联动控制设计

4.4.1 气体灭火系统、泡沫灭火系统应分别由专用的气体灭火控制器、泡沫灭火控制器控制。

4.4.2 气体灭火控制器、泡沫灭火控制器直接连接火灾探测器时，气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定：

1 应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号，作为系统的联动触发信号，探测器的组合宜采用感烟火灾探测器和感温火灾探测器，各类探测器应按本规范第 6.2 节的规定分别计算保护面积。

2 气体灭火控制器、泡沫灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，应启动设置在该防护区内的火灾声光警报器，且联动触发信号应为任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号;在接收到第二个联动触发信号后，应发出联动控制信号，且联动触发信号应为同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号。

3 联动控制信号应包括下列内容：

1)关闭防护区域的送(排)风机及送(排)风阀门;

2)停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀;

3)联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗;

4)启动气体灭火装置、泡沫灭火装置，气体灭火控制器、泡沫灭火控制器，可设定不大于 30s 的延迟喷射时间。

4 平时无人工作的防护区，可设置为无延迟的喷射，应在接收到满足联动逻辑关系的首个联动触发信号后按本条第 3 款规定执行除启动气体灭火装置、泡沫灭火装置外的联动控制;在接收到第二个联动触发信号后，应启动气体灭火装置、泡沫灭火装置。

5 气体灭火防护区出口外上方应设置表示气体喷洒的火灾声光警报器，指示气体释放的声信号应与该保护对象中设置的火灾声警报器的声信号有明显区别。启动气体灭火装置、泡沫灭火装置的同时，应启动设置在防护区入口处表示气体喷洒的火灾声光警报器;组合分配系统应首先开启相应防护区域的选择阀，然后启动气体灭火装置、泡沫灭火装置。

4.4.3 气体灭火控制器、泡沫灭火控制器不直接连接火灾探测器时，气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定：

1 气体灭火系统、泡沫灭火系统的联动触发信号应由火灾报警控制器或消防联动控制器发出。

2 气体灭火系统、泡沫灭火系统的联动触发信号和联动控制均应符合本规范第 4.4.2 条的规定。

4.4.4 气体灭火系统、泡沫灭火系统的手动控制方式应符合下列规定：

1 在防护区疏散出口的门外应设置气体灭火装置、泡沫灭火装置的手动启动和停止按钮，手动启动按钮按下时，气体灭火控制器、泡沫灭火控制器应执行符合本规范第 4.4.2 条第 3 款和第 5 款规定的联动操作;手动停止按钮按下时，气体灭火控制器、泡沫灭火控制器应停止正在执行的联动操作。

2 气体灭火控制器、泡沫灭火控制器上应设置对应于不同防护区的手动启动和停止按钮，手动启动按钮按下时，气体灭火控制器、泡沫灭火控制器应执行符合本规范第 4.4.2 条第 3 款和第 5 款规定的联动操作;手动停止按钮按下时，气体灭火控制器、泡沫灭火控制器应停止正在执行的联动操作。

4.4.5 气体灭火装置、泡沫灭火装置启动及喷放各阶段的联动控制及系统的反馈信号，应反馈至消防联动控制器。系统的联动反馈信号应包括下列内容：

1 气体灭火控制器、泡沫灭火控制器直接连接的火灾探测器的报警信号。

2 选择阀的动作信号。

3 压力开关的动作信号。

4.4.6 在防护区域内设有手动与自动控制转换装置的系统，其手动或自动控制方式的工作状态应在防护区内、外的手动和自动控制状态显示装置上显示，该状态信号应反馈至消防联动控制器。

5.0.2 管网灭火系统应设自动控制、手动控制和机械应急操作三种启动方式。预制灭火系统应设自动控制和手动控制两种启动方式。

5.0.3 采用自动控制启动方式时，根据人员安全撤离防护区的需要，应有不大于30s的可控延迟喷射;对于平时无人工作的防护区，可设置为无延迟的喷射。

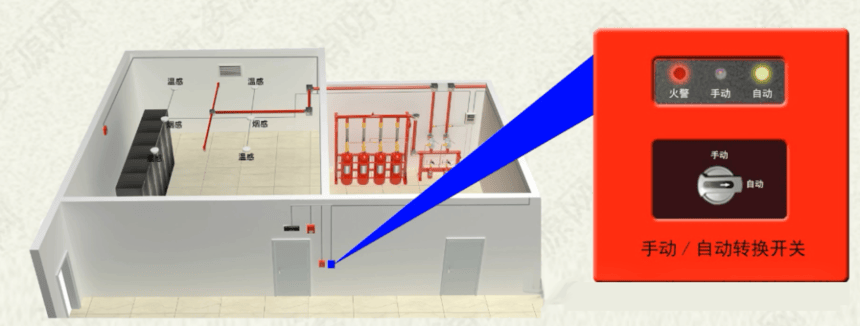

5.0.4 灭火设计浓度或实际使用浓度大于无毒性反应浓度(NOAEL浓度)的防护区和采用热气溶胶预制灭火系统的防护区，应设手动与自动控制的转换装置。当人员进入防护区时，应能将灭火系统转换为手动控制方式;当人员离开时，应能恢复为自动控制方式。防护区内外应设手动、自动控制状态的显示装置。

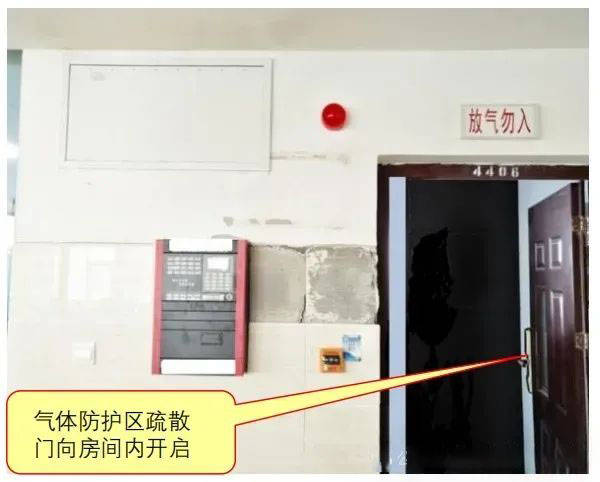

5.0.5 自动控制装置应在接到两个独立的火灾信号后才能启动。手动控制装置和手动与自动转换装置应设在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m。机械应急操作装置应设在储瓶间内或防护区疏散出口门外便于操作的地方。

5.0.6 气体灭火系统的操作与控制，应包括对开口封闭装置、通风机械和防火阀等设备的联动操作与控制。

5.0.7 设有消防控制室的场所，各防护区灭火控制系统的有关信息，应传送给消防控制室。

5.0.8 气体灭火系统的电源，应符合国家现行有关消防技术标准的规定;采用气动力源时，应保证系统操作和控制需要的压力和气量。

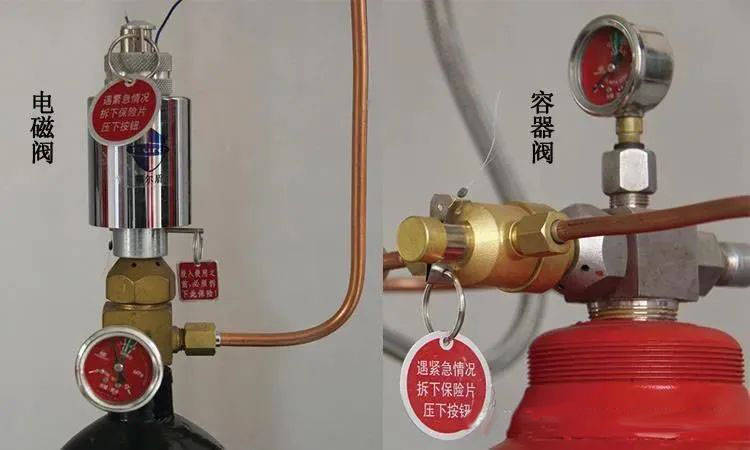

5.0.9 组合分配系统启动时，选择阀应在容器阀开启前或同时打开。

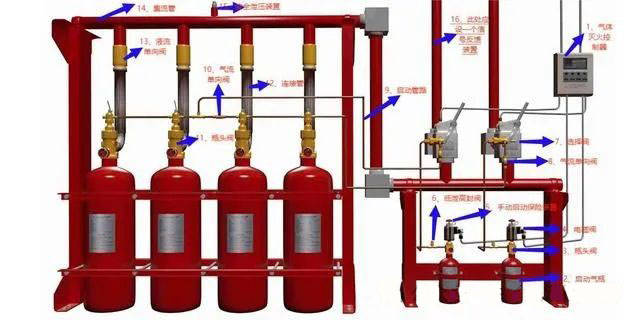

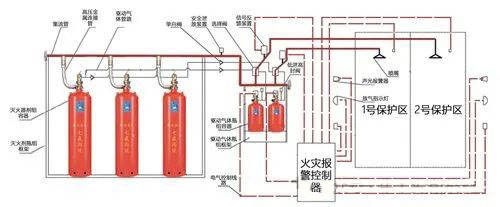

管网灭火系统是将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统，采用的是自动控制、手动控制和机械应急操作三种启动方式。预制灭火系统是将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统，采用的是自动控制和手动控制两种启动方式。

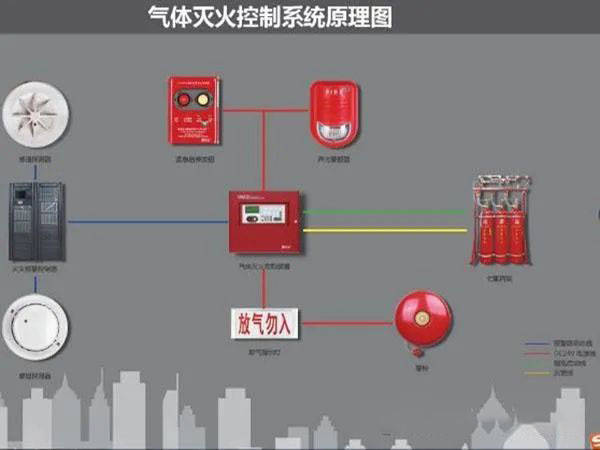

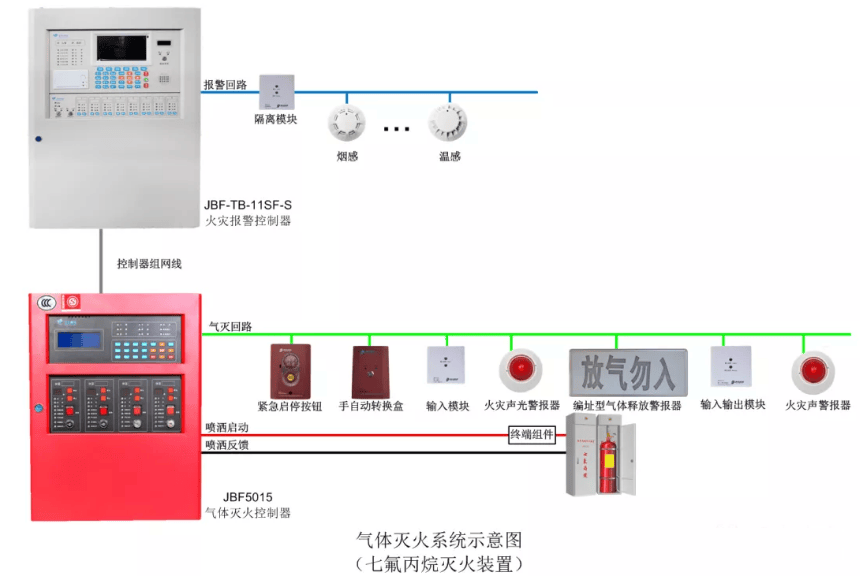

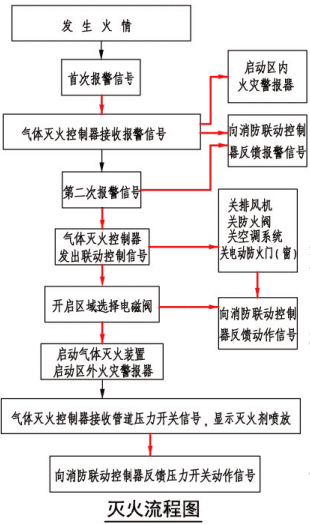

自动控制方式

1.火灾报警触发信号

触发条件：

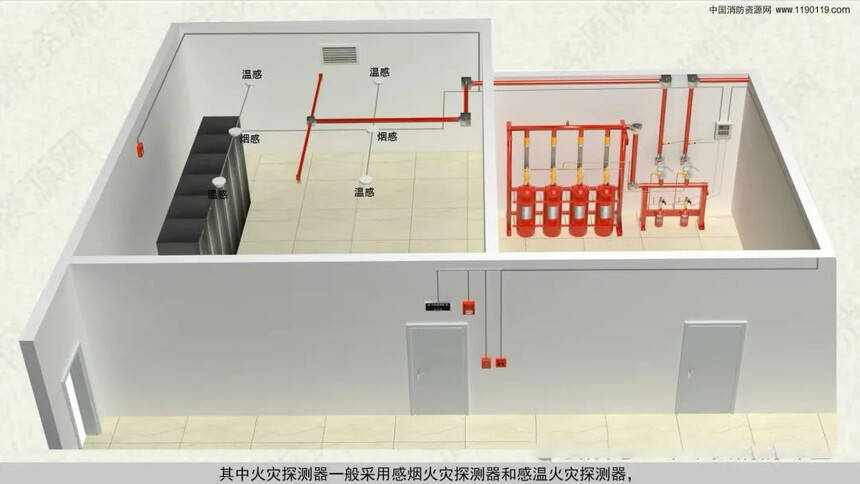

应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号，作为系统的联动触发信号。探测器的组合宜采用感烟火灾探测器和感温火灾探测器。

2.信号接收与响应：

气体灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，第一个信号可以是烟感探测器、手动报警按钮，然后启动设置在该防护区内的火灾声光警报器。

在接收到第二个联动触发信号(与首个联动触发信号相邻的温感探测器或火焰探测器或手动报警按钮)后，应发出联动控制信号。

3.联动控制信号内容

关闭送排风系统：关闭防护区域的送(排)风机及送(排)风阀门。

停止通风与关闭防火阀：停止通风和空气调节系统并关闭设置在该防护区域的电动防火阀。

启动封闭装置：联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗。

启动灭火装置：启动气体灭火装置并可设定不大于30s的延迟喷射时间。

4.火灾声光警报器的设置

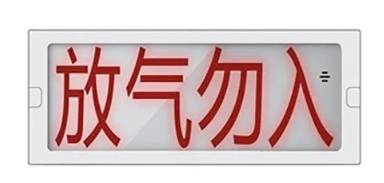

气体喷洒指示：气体灭火防护区出口外上方应设置表示气体喷洒的火灾声光警报器，其声信号应与该保护对象中设置的火灾声警报器的声信号有明显区别。

启动同步性：启动气体灭火装置的同时，应启动设置在防护区入口处表示气体喷洒的火灾声光警报器;组合分配系统应首先开启相应防护区域的选择阀，然后启动灭火装置。

手动控制方式

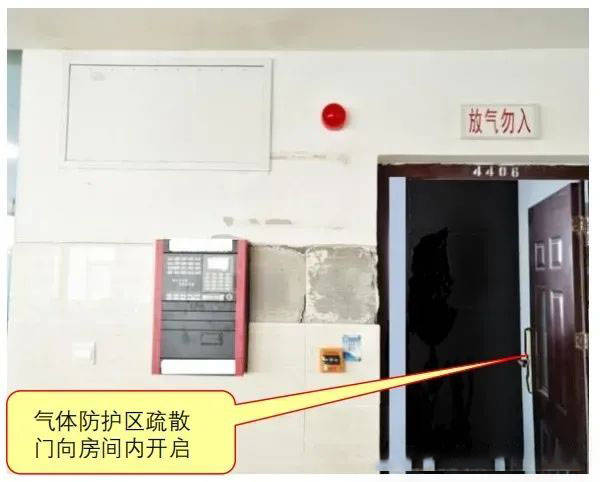

气体灭火系统会在有人值班或者防护区的外边设置气体灭火控制器。

一般情况下要将气体灭火系统设置在“自动”档，火灾发生时，就会自动启动灭火。

如果有人在防护区内工作，并且有人在控制器旁值守，将控制器置于“手动”位置，火灾探测器发出火警信号时，控制器仅发出火灾声、光报警信号，不启动灭火装置。

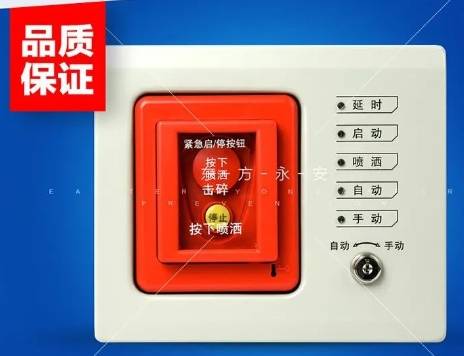

需经人员观察确认火灾后，按下“手动按钮”就会启动气体灭火系统。如

果气体灭火系统控制器失效，就按下“紧急启动按钮”启动灭火装置。

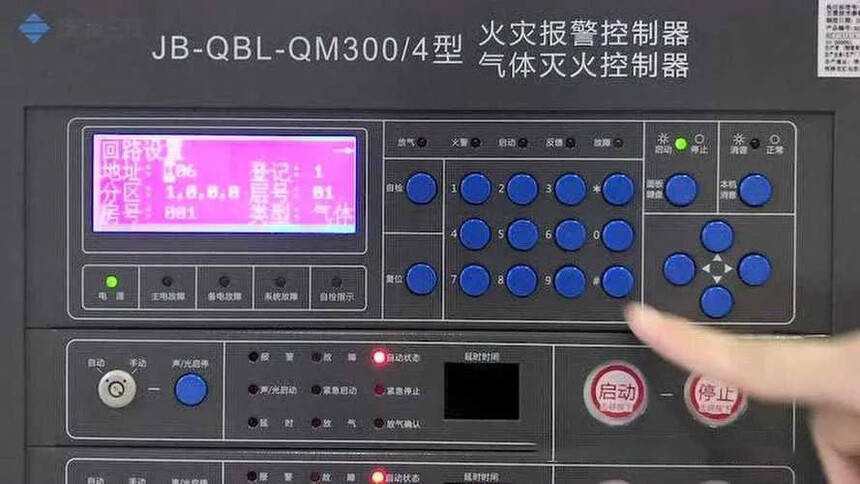

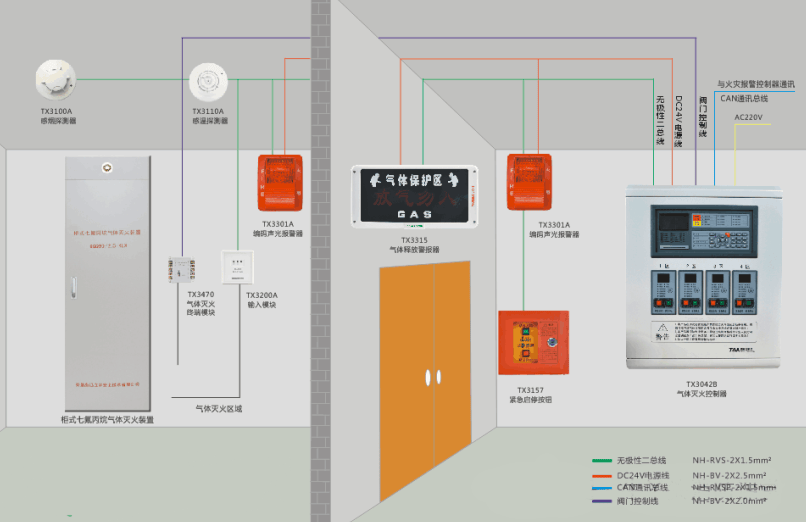

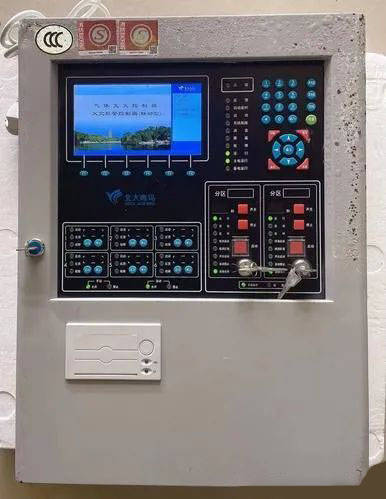

气体灭火系统控制器

应急机械启动工作方式

机械启动方式是管网式气体灭火系统的控制方式，它的应急机械按钮设置在储气瓶间内。

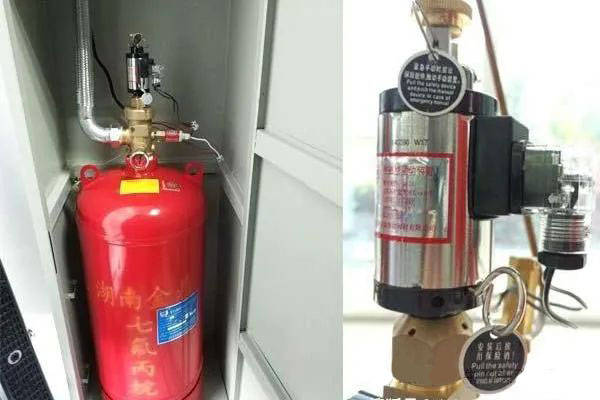

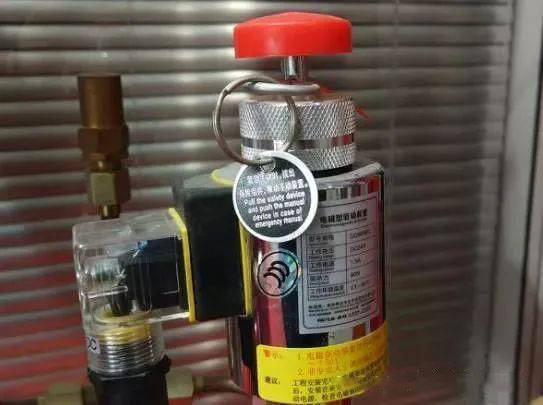

机械应急启动按钮

拔开插销，按下按钮就可以直接启动气体灭火系统。
