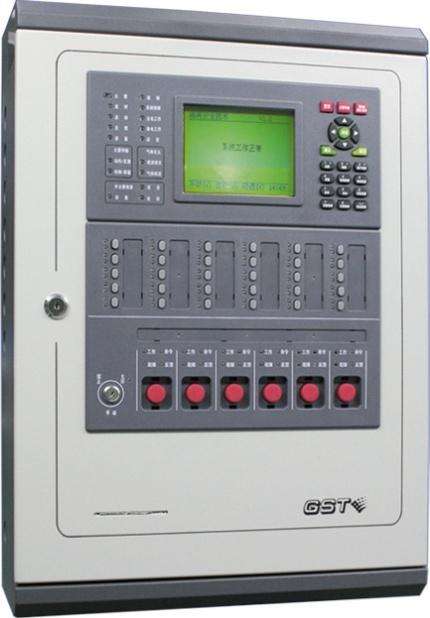

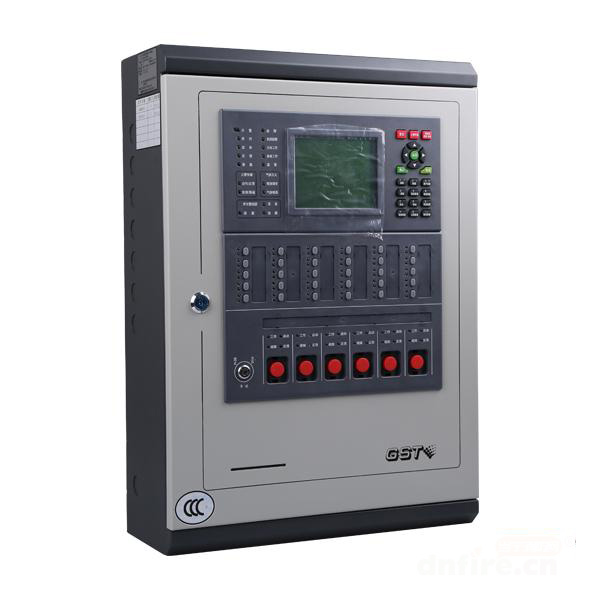

产品简介:海湾JB-QB-GST200型火灾报警控制器(联动型)采用壁挂式结构,其主要特点如下: 1、本控制器为小点数系列产品,有多种容量配置方式可供选择; 2、不论对联动类还是报警
型号 | JB-QB-GST200 |
液晶屏规格 | 240×160点,可同屏显示150个汉字信息 |
控制器容量 |
a.最大容量为242个地址编码点 b.可外接64台火灾显示盘;联网时最多可接32台其它类型控制器 c.30个直接手动操作总线制控制点 d.配置6个多线制控制点 |
线制 |
a.控制器与探测器间采用无极性信号二总线连接 b.多线制控制点与现场设备采用四线直接连接,其中两线用于控制启停设备,另两线用于接收现场设备的反馈信号,输出控制和反馈输入均具有检线功能 c.控制器与各类编码模块采用四总线连接(无极性信号二总线、无极性DC24V电源线) d.控制器与火灾显示盘采用四总线连接(有极性通讯二总线、无极性DC24V电源线) e.与彩色CRT系统通过RS-232标准接口连接,最大连接线长度不宜超过15m |
使用环境 |
温度:0℃~+40℃ 相对湿度≤95%,不结露 |
电源 | 主电为交流220V电压变化范围+10%~-15%,内装DC12V10Ah密封铅电池作备电 |
功耗 | ≤25W |
外形尺寸 | 380mm×143mm×534mm |
本控制器外部接线端子如下图:
其中:
L、G、N:交流220V接线端子及交流接地端子;
F-RELAY:故障输出端子,当主板上NC短接时,为常闭无源输出;当NO短接时,为常开无源输出;
A、B:连接火灾显示盘的通讯总线端子;
S+、S-:警报器输出端子,当主板XS8上1、2脚和4、5脚接短路环时,为常开无源输出;当主板XS8上2、3脚和5、6脚接短路环时,为带检线功能有源输出,终端需要接0.25W的4.7kΩ电阻,输出时有DC24V/0.15A的电源输出;
Z1、Z2:无极性信号二总线端子;
24VIN(+、-):外部DC24V输入端子,可为辅助电源输出提供电源;
24VOUT(+、-):辅助电源输出端子,可为外部设备提供DC24V电源,当采用内部DC24V供电时,最大输出容量为DC24V/0.3A,当采用外部DC24V供电时,最大输出容量为DC24V/2A;
Cn+、Cn-(n=1~6):直接控制输出端子,当采用内部DC24V供电时,输出容量为DC24V/100mA,当采用外部DC24V供电时,输出容量为DC24V/1A。带检线功能,需接0.25W4.7kΩ终端电阻,不需与GST-LD-8302C切换模块配接使用。
In1、In2(n=1~6):无源反馈输入端子。带检线功能,需接0.25W4.7kΩ终端电阻。
布线要求:
a.信号二总线Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm2
b.通讯总线A、B采用阻燃屏蔽双绞线,截面积≥1.0mm2
c.多线制控制点外接线CN+、CN-、In1、In2采用BV铜芯导线,截面积≥1.0mm2
d.电源线采用阻燃BV线,截面积≥2.5mm2
JB-QB-GST200火灾报警控制器(联动型)安装使用说明书
