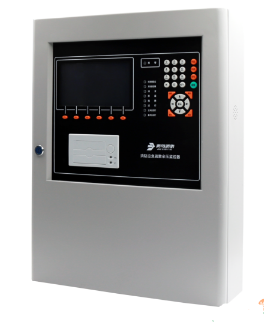

北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器

作者:气体灭火 时间:2020-07-26 12:46:22 来源:http://www.xfqtmh.com/

北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器

产品简介:北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器功能特点 采用高分辨率7英寸真彩液晶屏,中英文界面切换,菜单显示直观,良好的人机界面。 具备在线和离线联动

商品详情常见问题(8)在线下单


北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器功能特点

采用高分辨率7英寸真彩液晶屏,中英文界面切换,菜单显示直观,良好的人机界面。

具备在线和离线联动编程功能,同时支持U盘数据下载,调试方便。

直接与JBF-11SF、50系列控制器进行联网,无需增加联网硬件。

具备检修开关,保障系统维护时的可靠性、安全性。

具有很强的配套能力,可以配接消防控制室图形显示装置、火灾显示盘、消防联动控制器等多种设备。

壁挂式安装,具备2条总线回路、2条气体灭火回路、6路专线控制。

北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器技术参数列表

使用环境
工作温度 -10~+55℃
贮存温度 -20~+65℃
相对湿度 ≤95%(无凝露)
电气特性
供电主电 AC220V(+10%,-15%,50Hz)
备    电 DC24V,两节12V/7Ah
监视状态整机功耗 ≤100W
输出电流 单路喷洒输出最大电流2A
系统容量 2条报警回路,单回路200点;2条气体灭火回路,单回路80点;
6路专线控制;
通讯特性
通讯距离 1500m
巡检周期 ≤3s
通讯/数据接口 1×RS232、1×USB、1×CAN
机械特性
外壳材质 冷轧钢板
外    观 PANTONE Warm Gray 5C 暖灰色
产品重量 13kg
外形尺寸 540mm高×410mm宽×125mm厚
执行标准
执行标准 GB4717-2005《火灾报警控制器》
GB16806-2006《消防联动控制系统》




北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器结构特征、安装

壁挂式安装。

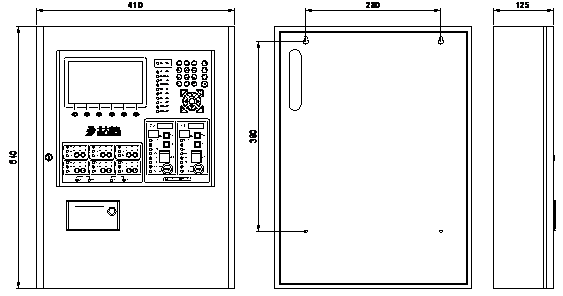

北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器外形结构及安装尺寸图



北大青鸟JB-QB-JBF5014气体灭火控制器/火灾报警控制器/消防联动控制器端子示意图



说明




接线端子 接线说明
24V、G 联动电源输出端子,有极性,用于给现场设备供电
FIRE/ FAULT 火警/故障继电器输出端子,输出无源闭合信号
1SL+/1SL-~6SL+/6SL- 6路专线控制对外输出端子,有极性,用于对消防泵、风机等大型专线联动消防设备的启、停控制
L1+/L1-~ L2+/L2- 2条气体灭火回路,单回路容量80点,用于配接声光警报器、输入模块、输入/输出模块、紧急启停按钮、手自动转换盒等气体灭火设备
L3+/L3-~ L4+/L4- 2条总线回路,单回路200点,用于配接现场探测器、手动报警按钮、消火栓按钮、输入模块、输入/输出模块等现场编址型设备
IN1+、IN1- 输入端子1,外接无源输入信号,用于报火警,需配接10KΩ,1/4W终端电阻
IN2+、IN2- 输入端子2,外接无源输入信号,用于报火警,需配接10KΩ,1/4W终端电阻
1FB+/1FB-~2FB+/2FB- 喷洒反馈端子,需配接10KΩ,1/4W终端电阻
1C+/1C-~2C+/2C- 喷洒启动端子,用于连接气体灭火启动装置,装置包含电磁阀式和电爆管式

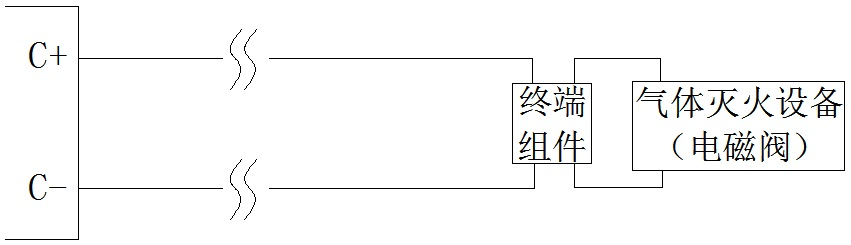

喷洒启动端子连接七氟丙烷等电磁阀式气体灭火装置示意图



说明

需在终端配接终端组件。
终端组件输入端:连接主机喷洒启动端子C+、C-。
终端组件输出端:连接继电器或其他控制端子。
每路气体灭火控制输出最大电流2A,当受控设备功耗较大时需增加现场联动电源及继电器。
