智淼消防技术指导-管网式七氟丙烷灭火装置安装

（1）由现场安装人员对灭火剂钢瓶进行检查，钢瓶漆面无明显刮痕（如明显刮痕，需安装完成后进行补漆），瓶身无撞击痕迹，无明显坑洼，钢瓶与容器阀连接处无气泡或明显漏气情况。

（2）容器阀表面完好，无撞击痕迹，顶部红色保护螺帽能保证取下，安装压力表处，垫圈是否遗落。

（3）开箱检查产品其他配件是否有漏发或丢失的情况，灭火剂瓶组架、驱动气体瓶组架、气驱动器、压力表、驱动气体瓶组（包含容器阀、容器、电磁型驱动装置、压力表等）、连接管、单向阀、集流管、低泄高封阀、安全泄放装置、选择阀（单元独立系统可以不使用）、信号反馈装置、喷嘴、喷嘴罩（可选）、合格证、装置铭牌等。

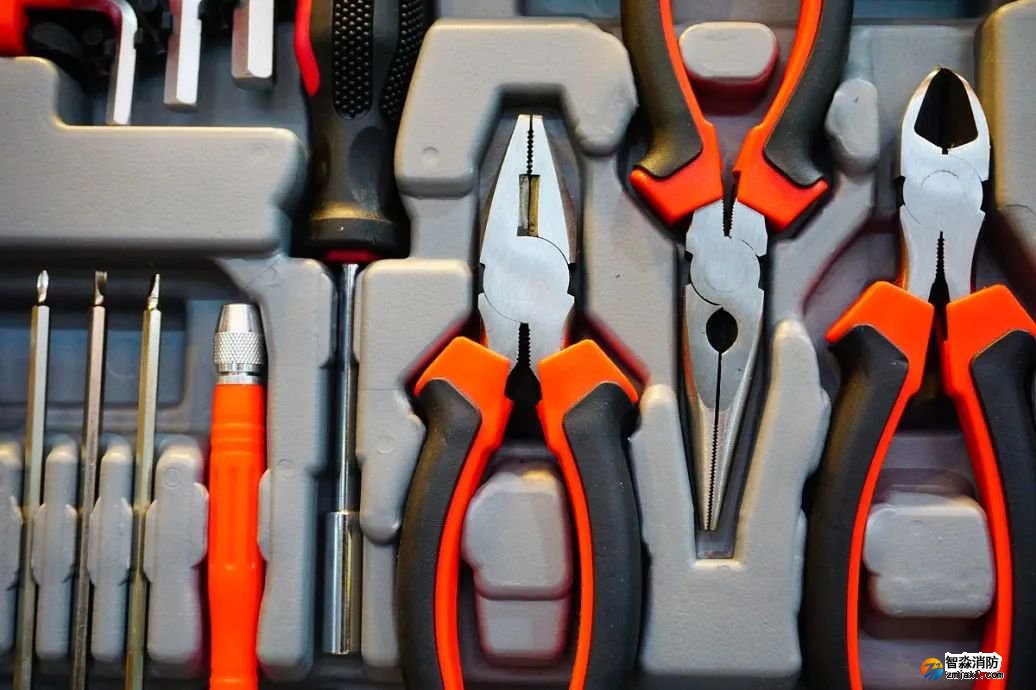

大号管钳（扳手）、小号活口扳手（两个）、铜管扩孔工具、生料带、弯管器、（可用手代替）量尺（非必须品）。

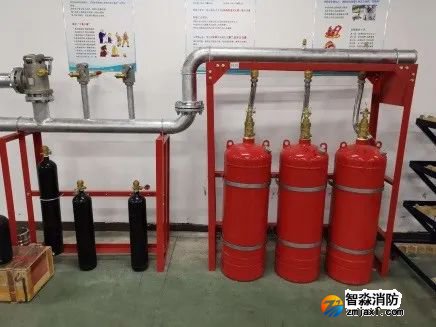

（1）将瓶组架包装拆开（包含灭火剂/驱动瓶瓶组架），按照瓶组架样式完成组装，检查连接部分，保证连接牢固如图，挡架（固定瓶箍的横梁）可以固定在瓶组架中部或一侧，当灭火剂瓶组为两排排列时，必须固定在中部。

（2）将集流管包装拆开，按照样例将集流管放在瓶组架上，用管箍卡住（先不需要紧固）；

（3）根据与集流管连接的管道布置的位置，放置驱动气瓶瓶组架，方便集流管与相应的管道连接；

（4）将在灭火剂瓶组架上的集流管段和驱动气体瓶组上的集流管段连接，将管箍紧固，检查集流管连接是否密封牢固（垫圈等不要忘记）；

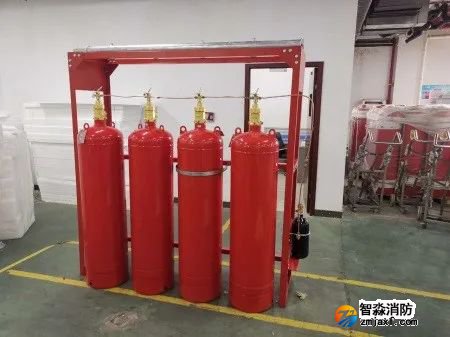

灭火剂瓶组、驱动气瓶组包装拆除后，将瓶组推进组装好的瓶组架相对应的位置里，用瓶箍固定，没用晃动，铭牌对向外侧。

灭火剂瓶组

（1）将气驱动器装在瓶组上；

（2）液体单向阀装在集流管上（与集流管相连的一端采用生料带密封）；

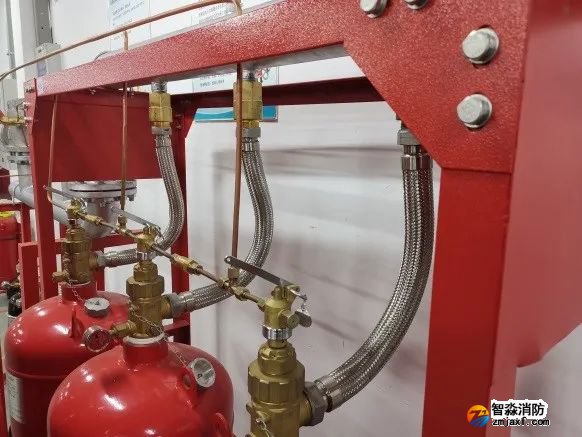

（3）用高压软管将容器阀和液体单向阀连接（QYD32采用生料带密封，QYD40、50采用密封圈密封）。

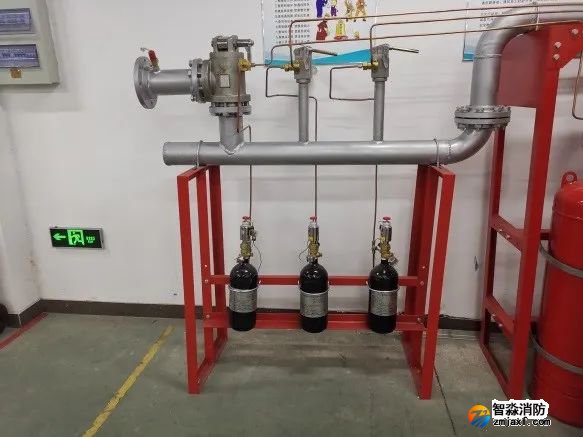

驱动气瓶组：将电磁驱动装置装在驱动瓶上。

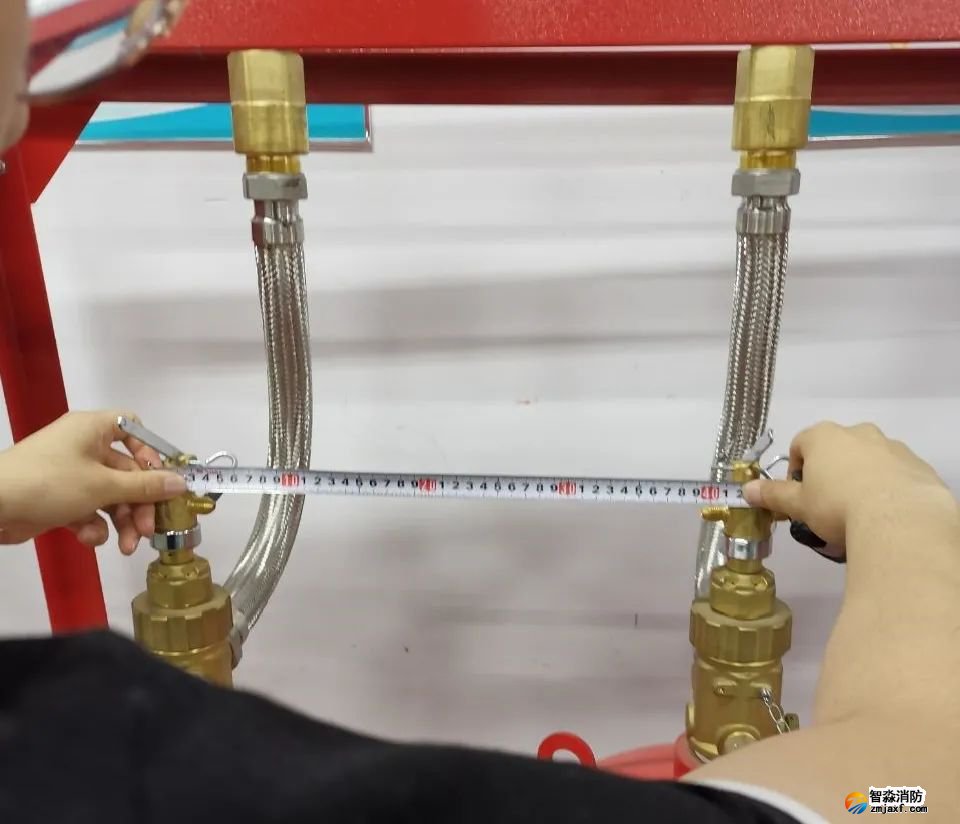

（1）测量相邻气驱动器之间的距离，根据测量的长度裁剪紫铜管（如图中卷尺4-40）；

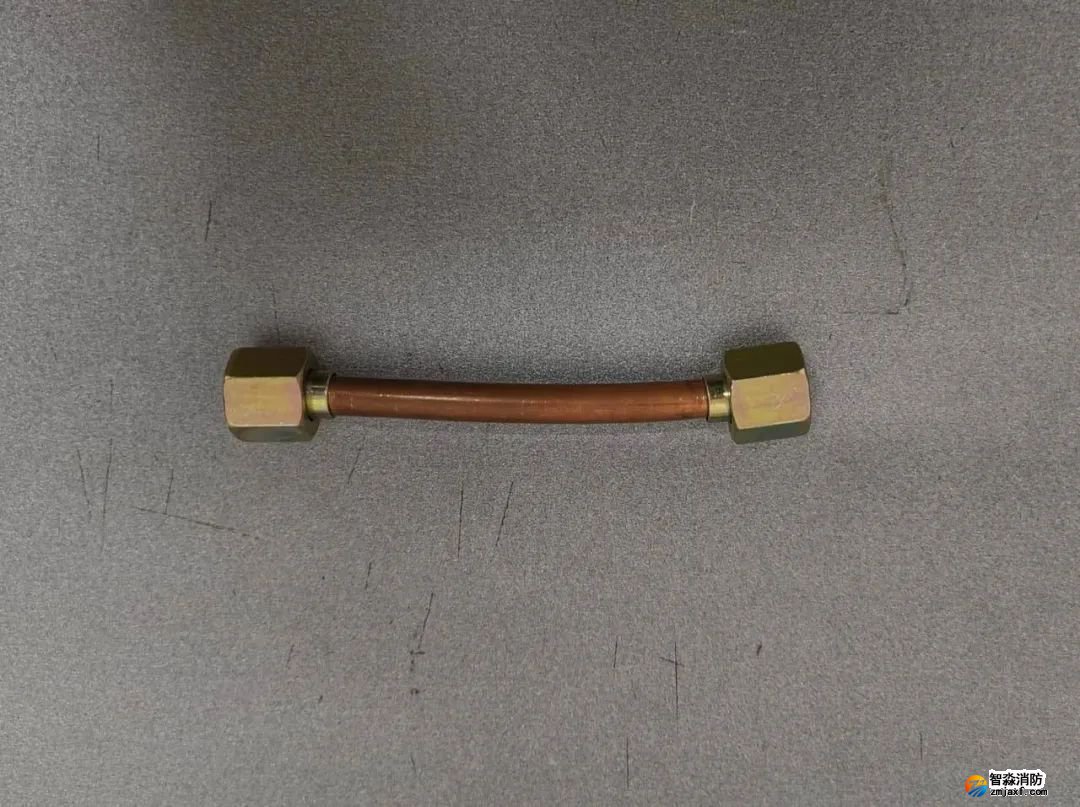

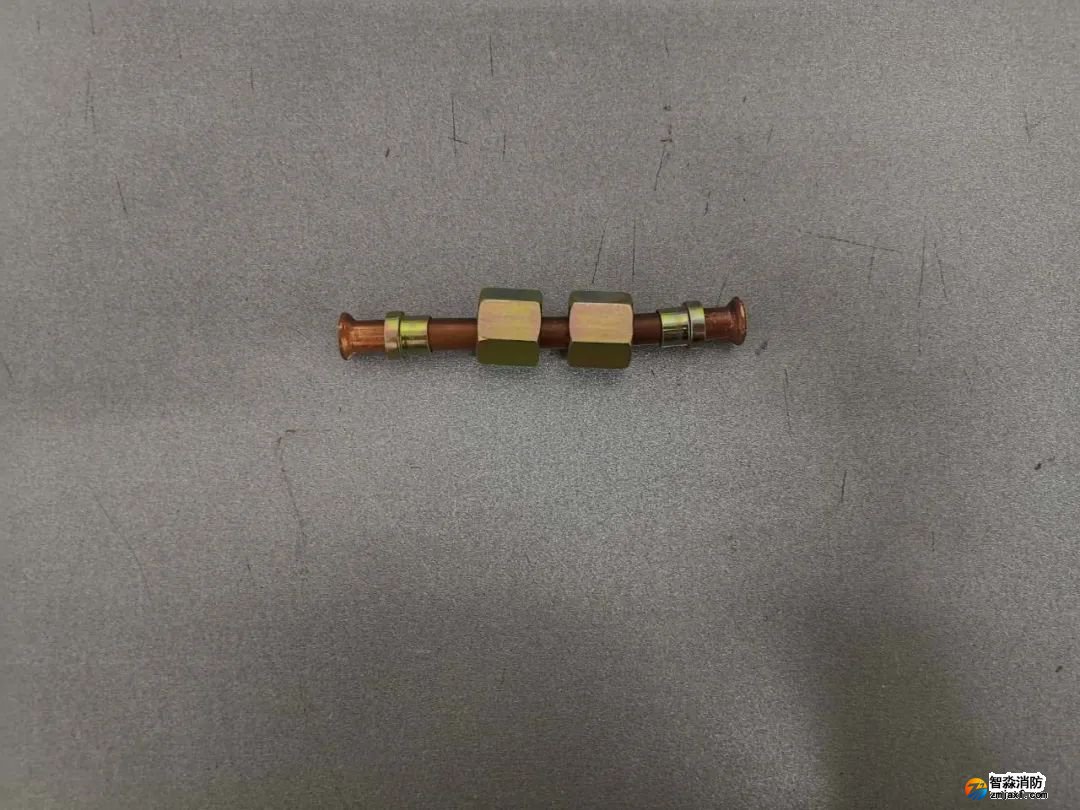

（2）使用扩孔工具和卡套螺母（先套卡套螺母，后扩孔），加工完成紫铜管；

（3）使用加工完成的紫铜管，将各驱动器连接（气驱动器之间有气体单向阀的不用）

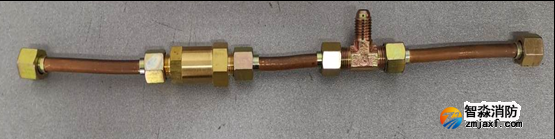

（4）图纸中气驱动器之间有气体单向阀的，使用较短的紫铜管加工好，将气体单向阀、三通、气驱动器连接在一起；

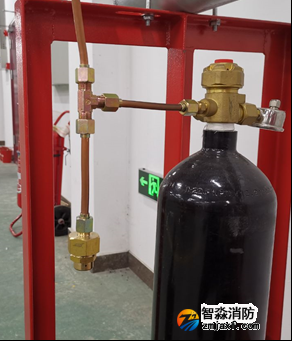

（5）使用较短的紫铜管加工好，将低泄高封阀（驱动气瓶用）、三通、气驱动器连接在一起；

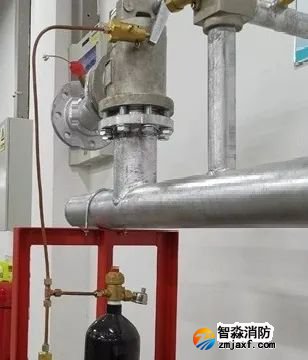

（6）测量连接驱动气瓶的三通到驱动气瓶所对应的选择阀的距离（无需选择阀的测量对应气驱动器的距离），裁剪紫铜管，使用加工完成的紫铜管将驱动气瓶和选择阀连接（与驱动气瓶连接的为正面接口）；

（7）测量选择阀到对应气驱动器或三通的距离，裁剪紫铜管，使用加工完成的紫铜管连接起来（之间有气体单向阀的，加上气体单向阀，注意单向阀箭头方向）；

（8）最末端气驱动器用闭孔卡套螺母，拧紧封闭；所有连接处，加固拧紧，保证不松弛。
