消防控制室内火灾报警系统设置安装位置规范

消防控制室内火灾报警系统设置安装位置规范

1.问题描述

　　消防控制室内消防设备布置及安装不符合规范要求。【图示1】

2.规范要求

　　《火灾自动报警系统设计规范》(GB 50116-2013)有关规定：

　　3.4.8消防控制室内设备的布置应符合下列规定：【图示2】

　　1设备面盘前的操作距离，单列布置时不应小于1.5m；双列布置时不应小于2m。

　　2在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。

　　3设备面盘后的维修距离不宜小于1m。

　　4设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。

　　5与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。

　　6.1.3火灾报警控制器和消防联动控制器安装在墙上时，其主显示屏高度宜为1.5m～1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m。

　　《火灾自动报警系统施工及验收标准》(GB 50166-2019)有关规定：

　　3.3.1火灾报警控制器、消防联动控制器、火灾显示盘、控制中心监控设备、家用火灾报警控制器、消防电话总机、可燃气体报警控制器、电气火灾监控设备、防火门监控器、消防设备电源监控器、消防控制室图形显示装置、传输设备、消防应急广播控制装置等控制与显示类设备的安装应符合下列规定：

　　1应安装牢固，不应倾斜；

　　2安装在轻质墙上时，应采取加固措施；

　　3落地安装时，其底边宜高出地（楼）面100mm～200mm。

　　应对措施：

　　1）设计人员应根据消防设备的布置规划与建筑设计专业充分沟通，预留足够的消防控制室面积；

　　2）应根据选用的产品按相关规范标准进行二次深化设计，做出详细、准确的消防控制室设备布置大样图，施工单位应严格按照设计图纸及规范施工。

3.图示说明

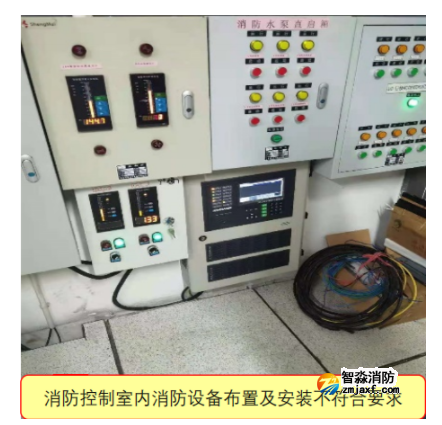

　　1）错误做法

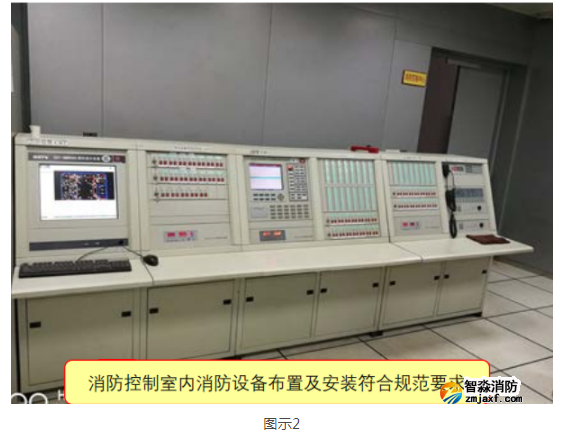

2）正确做法

来源：南京市建设工程消防验收技术指南（试行）2021
