气体灭火系统管网如何安装符合规范标准？

气体灭火系统管网如何安装符合规范标准？

一、问题描述及原因分析

1．问题描述

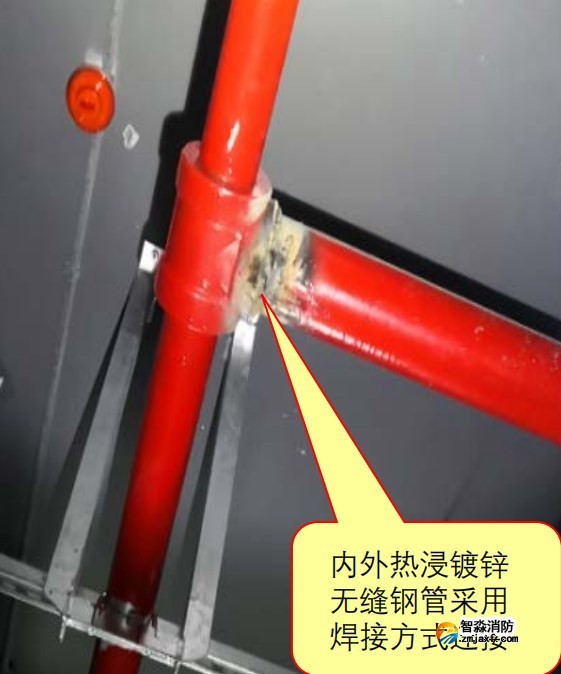

1）内外热浸镀锌无缝钢管采用焊接方式连接，造成管道、管件内部镀锌层破坏，无法进行二次防腐处理；【图示1】

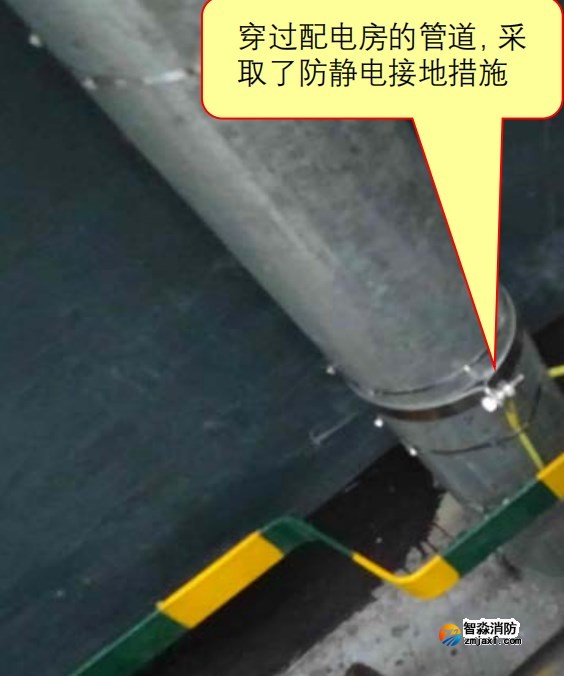

2）安装在有爆炸危险和变电、配电场所的管网，未采取防静电接地措施；

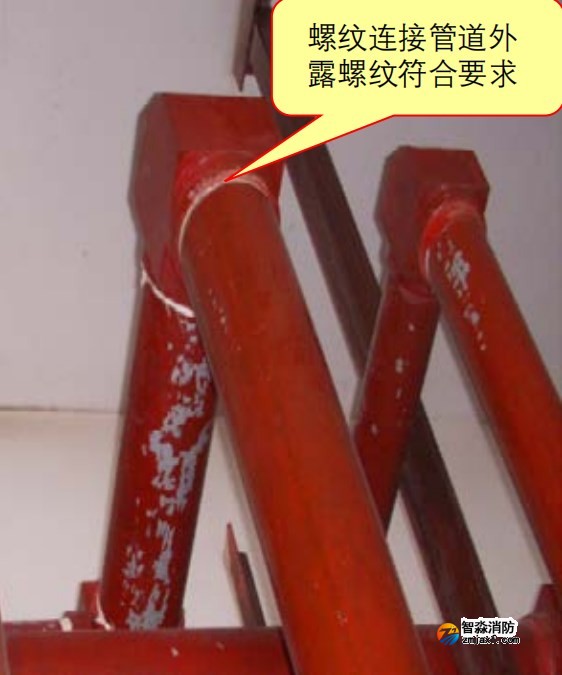

3）螺纹连接管道安装后的螺纹根部外露螺纹过长，不符合要求；【图示2】

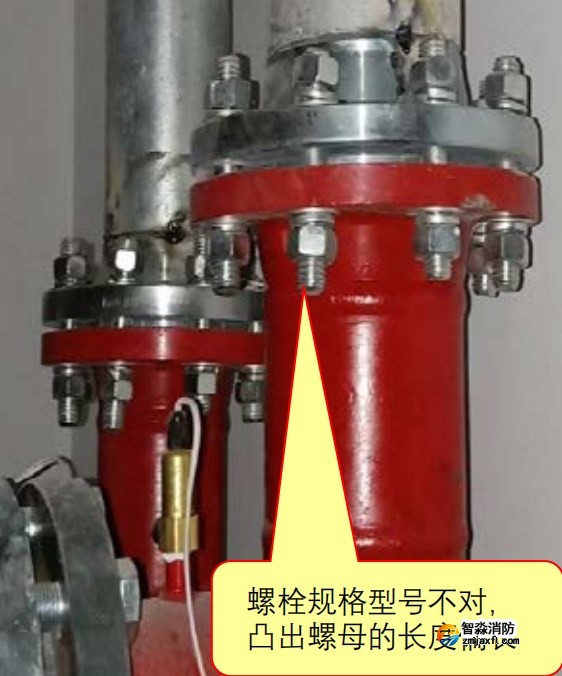

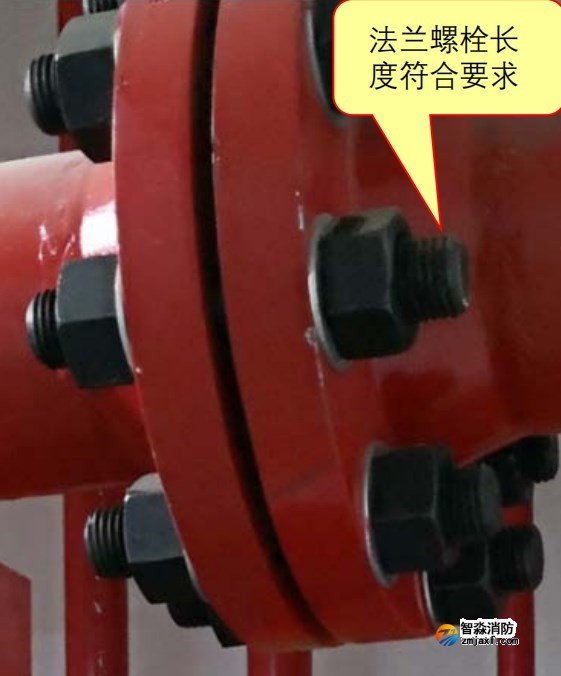

4）法兰螺栓不符合标准要求，凸出螺母的长度偏长；【图示3】

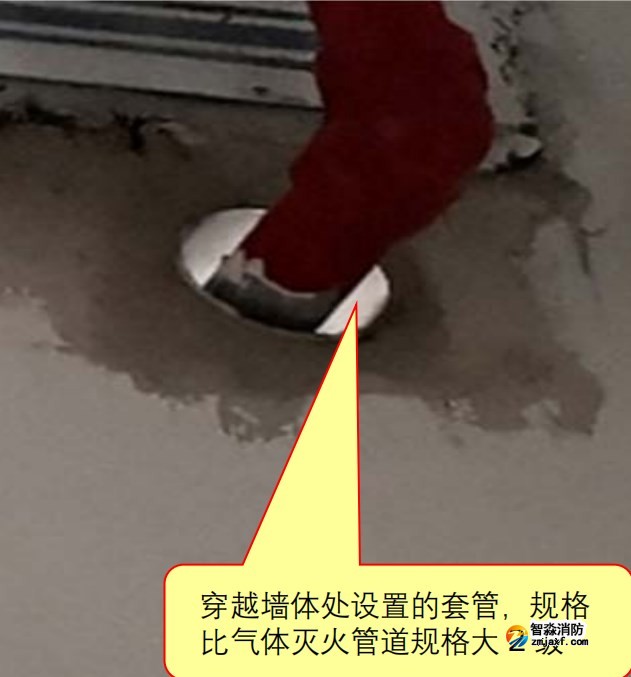

5）管道穿过墙壁、楼板处套管规格偏小，穿楼板套管长度未高出地面50mm；

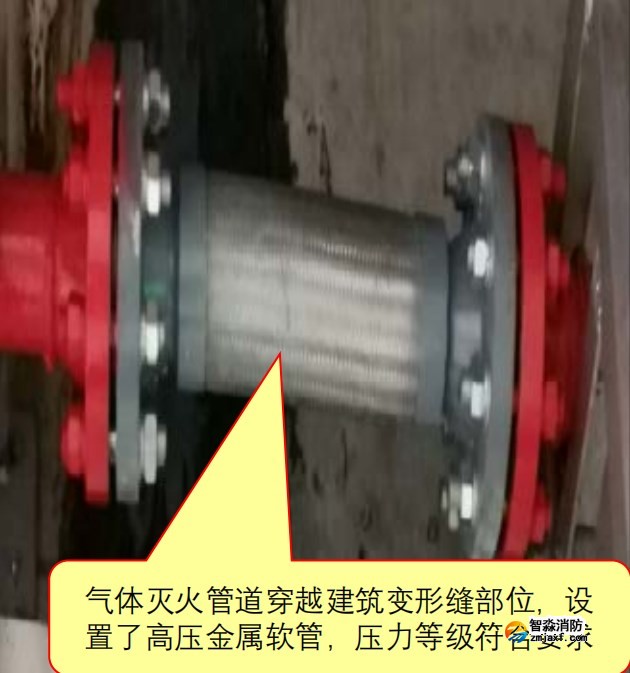

6）管道穿越建筑物的变形缝时，设置的柔性管段压力等级不符合要求。

图示1

图示2

图示3

2．原因分析

1）施工单位为了降低成本，未按规范要求采购合格产品；

2）施工单位技术人员未进行技术交底；施工人员责任心不强，施工不规范。

二、规范要求及正确做法

1．规范要求

☆《气体灭火系统设计规范》(GB 50370-2005)第4.1.9条第4款、第6.0.6条【图示4】。

☆《气体灭火系统施工及验收规范》(GB 50263-2007)第5.5.1条【图示5】【图示6】、第5.5.2条【图示7】【图示8】。

2．正确做法

图示4

图示5

图示6

图示7

图示8

三、应对措施及防治指南

1．管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理；

2．有爆炸危险和变电、配电场所的管网,以及布设在以上场所的金属箱体等，应设防静电接地；

3．灭火剂输送管道采用螺纹连接时，管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2～3条外露螺纹；连接后，应将连接处外部清理干净并做好防腐处理；

4．灭火剂输送管道采用法兰连接时，衬垫不得凸入管内，其外边缘宜接近螺栓，不得放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹；

5．已经防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理；

6．管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应与墙厚相等，穿楼板套管长度应高出地板50mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时，应设置柔性管段。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《气体灭火系统设计规范》(GB 50370-2005)

第4.1.9条 管道及管道附件应符合下列规定：

第4款 管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

第6.0.6条 经过有爆炸危险和变电、配电场所的管网,以及布设在以上场所的金属箱体等，应设防静电接地。

《气体灭火系统施工及验收规范》(GB 50263-2007)

第5.5.1条 灭火剂输送管道连接应符合下列规定：

1采用螺纹连接时，管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2~3条外露螺纹；连接后，应将连接处外部清理干净并做好防腐处理。

2采用法兰连接时，衬垫不得凸入管内，其外边缘宜接近螺栓，不得放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹。

3已经防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理。

检查数量：外观全数检查，隐蔽处抽查。

检查方法：观察检查。

第5.5.2条 管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应与墙厚相等，穿楼板套管长度应高出地板50 mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时，应设置柔性管段。

检查数量：全数检查。

检查方法：观察检查和用尺测量。
