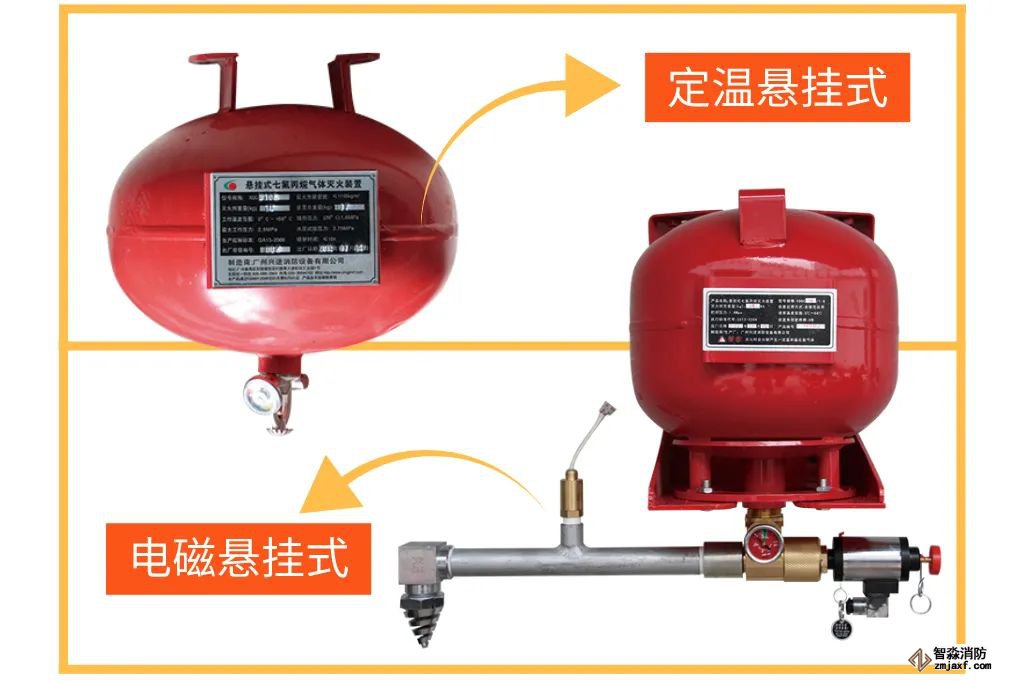

悬挂式七氟丙烷自动灭火装置是无管网气体灭火装置（也称预制灭火系统）的一种，是按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。悬挂式七氟丙烷自动灭火装置又分为电磁悬挂式和定温悬挂式两种，电磁式由灭火剂储存罐体、电磁驱动部件、喷头、压力显示部件、信号反馈部件组成；定温式由灭火剂储存罐体和感温带表喷头组成。
与柜式及管网七氟丙烷自动灭火装置相比，悬挂式生产周期短、生产成本低，设计、安装、使用、维护简便，由此广泛应用于体积较小或内部下层空间不足的防护区。本文以图文形式，对悬挂式七氟丙烷灭火装置的结构做一个较全面的介绍。
01
电磁悬挂式七氟丙烷自动灭火装置
电磁悬挂主要由：灭火剂储存容器、安装挂具、连接管、喷头、压力开关、电磁阀组成。
灭火剂储存容器
为可重复充装的红色环氧漆钢质焊接容器。由上下封头、阀座、支架组焊件、支脚组成。用于贮存七氟丙烷灭火剂,具有封存、释放、充装、超压泄放等功能。
容器阀
连接管
由高压无缝钢管、高压弯头、高压直通、压力开关座组成，用于容器阀喷嘴之间，输送从贮存装置释放出来的灭火剂，在喷放灭火剂时起流通、缓冲的作用。
信息反馈装置
由阀体、胶圈、活塞、开关座、微型开关、阀盖、信号引线、等组成，安装于连接管的压力开关座上，用于灭火剂释放后将信号反馈至灭火控制器，再由灭火控制器点亮喷放门灯及发出联动信号。
喷嘴
结构经优化设计，能将七氟丙烷灭火剂充分雾化均匀喷洒，材质为铜合金。安装于灭火装置连接管的末端，用于按设计要求均匀的雾化喷洒灭火剂，其规格根据按喷放时间计算孔口面积结果选定。
电磁悬挂式七氟丙烷自动灭火装置可与烟感探测器、温感探测器、声光报警器、警铃等火灾报警系统形成联动，同一保护区内可放置多个灭火装置，并且不占用太多空间。
02
定温悬挂式七氟丙烷自动灭火装置
灭火剂储存装置
为可重复充装的红色环氧漆钢质焊接容器，用于贮存七氟丙烷灭火剂,具有封存、释放、充装、超压泄放等功能。
感温带表喷头
接在贮存装置上、显压为1.6Mpa压力表悬挂带温度感应的喷嘴，达到一定温度（68℃）灭火药剂从贮存容器上 喷放到防护区内。
定温悬挂式七氟丙烷自动灭火装置不需要联动火灾报警系统即可自动灭火，但同一保护区内不建议同时放置两个定温灭火装置，以免火场温度不均匀，令灭火装置无法同时动作，达不到理想的灭火浓度效果。
