应急照明控制器联动参数编辑操作方法

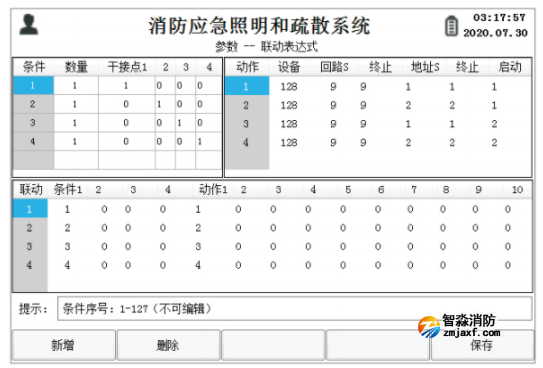

按N-C-3应急照明控制器[联动]键，进入联动参数编辑界面（如图）。

N-C-3应急照明控制器联动参数编辑操作方法

　　a、按[新增]键，添加列表项：

　　b、按[删除]键，删除选定的列表项：

　　c、按[保存]键，保存所有操作。

　　d、按[上移]或[下移]键，移动当前列表项位置：（此按键在联动窗口内操作）

提示：按[上、下、左、右]方向键，选择要编辑的参数：按[Tab]键，可切换所有列表窗口；按[确认]键，对所选参数项目进行编辑，然后按数字键输入参数内容，再按[确认]键，完成编辑（注意：参数编辑时请参照屏幕下方的提示信息）。

编写流程：根据现场的设备、回路和灯具情况，将设备、回路和灯具划分一个或多个动作表达式，再根据现场的消防联动信号（如：干接点、DC24信号等）设置输入条件，最后在联动列表窗口将条件表达式和动作表达式关联起来。

输入条件编辑：左上角窗口表格为输入条件表格，分为干接点数量和干接点端口1234.每一行代表一个输入条件，干接点数量表示收到多少个干接点信号时，该项条件成立。干接点端口1至4，输入1时，干接点有信号时成立。输入0，则不使用该干节点。输入2则该干接点无信号时成立。当干接点数量和干接点端口信号条件都成立，则该条件表达式成立。

动作表达式编辑：右上角窗口表格为设备回路和灯具的执行动作表格，设置要执行动作的设备地址、回路范围、灯具范围以及动作。

联动关联编辑：在下方窗口列表内设置条件表达式与动作表达式的关联。一行为一项关联表达式，每一项最多可输入四个条件可关联十组动作，当条件表达式都成立时，即执行关联的动作。
