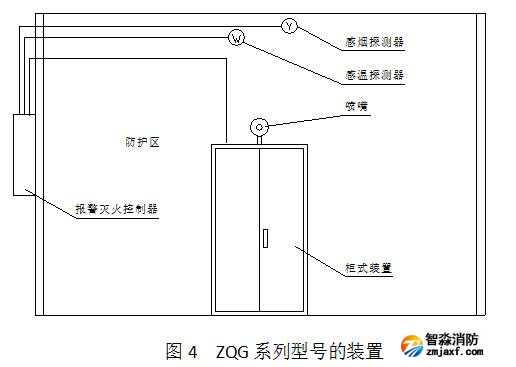

七氟丙烷气体灭火系统装置组成

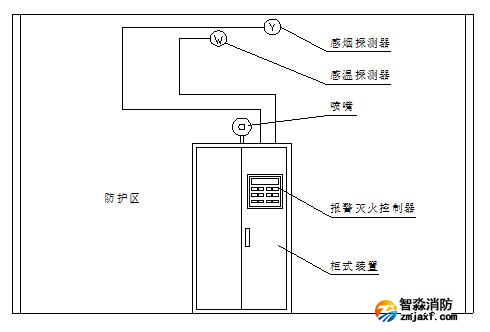

海湾系列柜式七氟丙烷气体灭火装置为独立的全淹没灭火系统，其中的海湾气体灭火装置的报警灭火控制器安装在柜体上。
图3 机房消防气体灭火报警设备布置图
八、七氟丙烷气体灭火系统安装
● 本装置的安装场所应符合下列要求：（1） 环境温度为0〇C～50〇C，且干燥、通风良好；气体灭火安装
（2） 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击；
（3） 整个柜体必须能安装平稳，不允许倾斜；
（4） 防护区的面积不宜大于500m2，容积不宜大于1600m3；
（5） 防护区维护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h；
（6） 防护区维护结构承受内压的允许压强，不宜低于1.2kPa；
（7） 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区 的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭；
（8） 防护区的泄压口宜设在外墙上，应位于防护区净高的2/3以上，泄压口的面积应该根据相关的标准进行计算；
（9） 当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。
● 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，并靠近墙体安装。喷嘴的喷射方向应朝防护区
● 本装置安装时，应按照下列顺序进行：http://www.xfqtmh.com/
（1） 按照选定的位置将柜体安放平稳；
（2） 将灭火剂瓶组放入柜内，并用固定抱卡和螺栓螺母固定在柜体上；
（3） 将集流管安装在柜体内的顶部，并用固定抱卡和螺母固定在柜体的顶部；
（4） 安装液流单向阀和压力软管，压力软管的一端接容器阀出口，另外一端接液流单向阀入口，液流单向阀出口接弯头或三通，连接部位用O型密封圈密封；
（5） 安装喷嘴管路、管件和喷嘴、喷嘴罩，注意应将喷嘴罩用固定螺母固定；
（6） 安装压力信号反馈装置，安装位置在集流管的管堵头上；
（7） 安装启动瓶，用抱卡和螺栓螺母将启动瓶固定在柜体的内侧面；智淼气体灭火服务商
（8） 安装启动管路和管件；
（9） 检查各个安装连接部位，必须保证固定牢固，管路连接处密封良好。

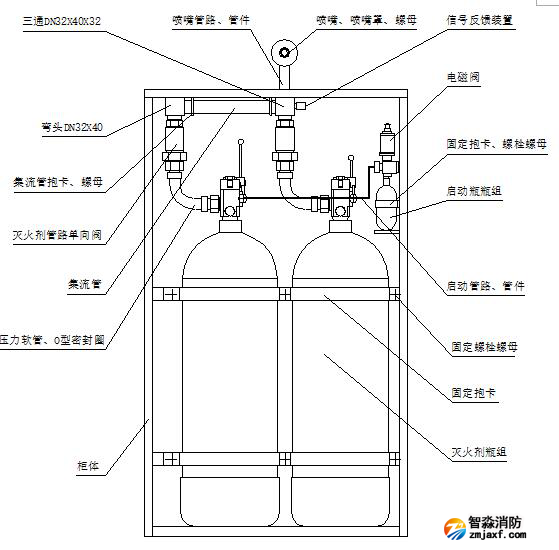

● 装两个灭火剂容器的柜式装置安装时可参照图5进行。
图5 柜式七氟丙烷装置装配图
